【材質/工藝】：玻璃鋼材質--模壓成型工藝

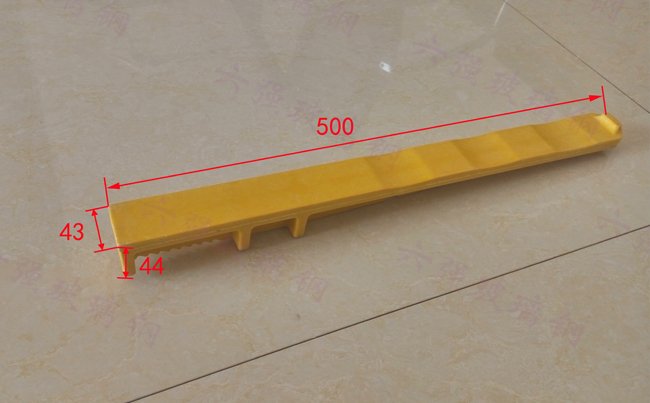

【產品尺寸】：500mm　【特殊尺寸可定做】
【使用場景】：適合電廠，電力電纜溝及電信電纜溝，地鐵隧道等電纜敷設場所，現場安裝及電纜敷設施工。

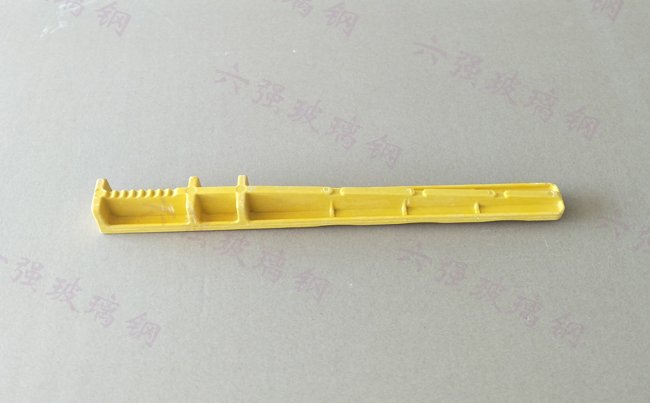

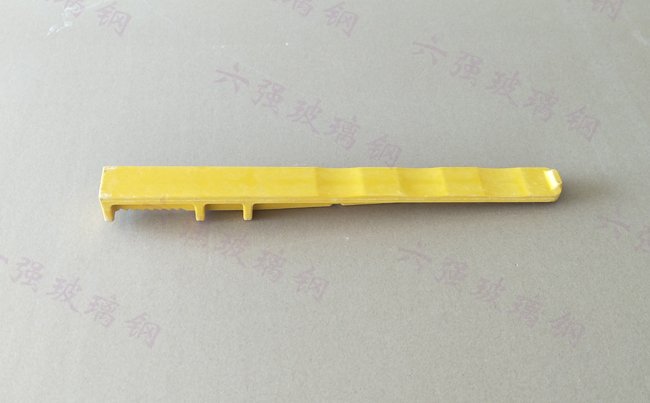

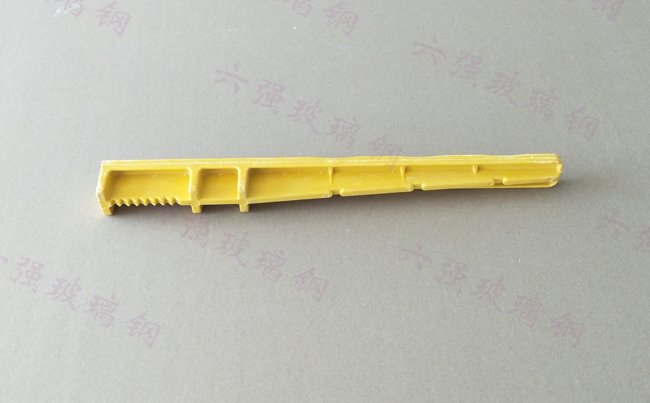

【產品介紹】：預埋式玻璃鋼電纜支架，通過防滑齒增強與墻壁之間的摩擦力，從而增強與墻壁之間的牢固性，進一步提高預埋式電纜支架的機械強度；同時，所述支撐臂的一面為斜面，所述支撐臂的尺寸由與所述固定座的連接處向所述支撐臂自由端逐漸遞減，在保證機械強度的情況下可以節省原料，從而降低了成本，提高了經濟效益。
　　預埋式電纜支架，由墻體預埋套管和電纜支架組成，電纜支架通過自鎖止機構固 定在預埋套管之中，電纜支架的上表面設置有螺紋孔，隔離螺栓固定在螺紋孔中，電纜排列在隔離螺栓之間，隔離螺栓的頂端通過屏蔽接地線連接在一起。
　　通過防滑齒增強與墻壁之間的摩擦力，從而增強與墻壁之間的牢固性，進一步提高預埋式電纜支架的機械強度；同時，所述支撐臂的一面為斜面，所述支撐臂的尺寸由與所述固定座的連接處向所述支撐臂自由端逐漸遞減，在保證機械強度的情況下可以節省原料，從而降低了成本，提高了經濟效益。

常用尺寸

玻璃鋼電纜支架檢驗報告

產品優勢
　　安裝方便，對設計不同層數的電纜溝均能施工，在電纜溝施工時將電纜支架預埋墻內即可，施工簡單方便，安裝效率不高，成本低、使用壽命長；在電纜溝內設計使用壽命為50年，地面為25年。

安裝方式：
　　1、根據電纜溝、電纜梁道的凈寬及電纜型號大小選擇支架規格，預埋500支架使用的電級外徑不大千100mm,預埋600支架使用的電綺外徑不大子110mm,如有特殊要求�？筛鶕�(jù)實際情況定制。
　　2、安裝宜水平走向，如傾斜則需要采用其它措施，固定電紐。
　　3、要求平衡.豎直，同側支架水平間距80cm,雙側支架錯開安裝，保證支架均衡承載。
　　4、支架預理時須保證支架基座與砌墉涅凝土充分咬合、密實.與固定墻面保持直角狀態，保證底座受力面積，通免扭曲。鋪設電纜時。宜采用自上而下鋪設，拖動時宜水平拖動。

安裝圖紙：

安裝效果圖：
