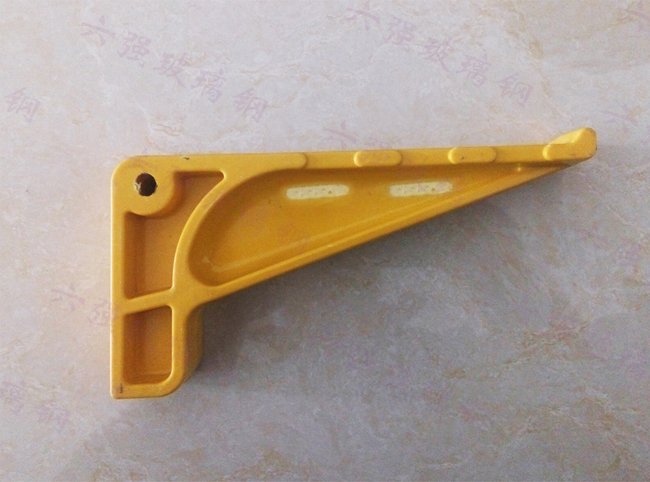

【材質/工藝】：玻璃鋼材質--模壓成型工藝

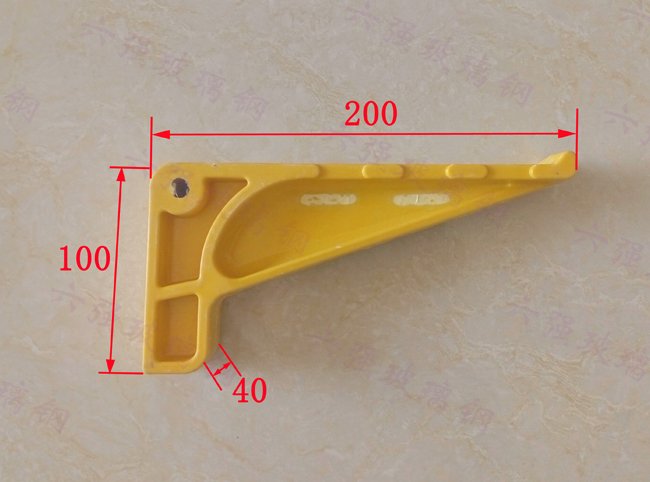

【產品尺寸】：200mm　【特殊尺寸可定做】
【使用場景】：適合電廠，電力電纜溝及電信電纜溝，地鐵隧道等電纜敷設場所，現場安裝及電纜敷設施工。
【產品介紹】：組合式玻璃鋼電纜支架產品材料為熱固性高分子復合材料，由樹脂、玻璃纖維及填料組成，其特點是材料性能和產品結構根據使用對象的要求同時設計，并且材料的制作和產品的制作同時進行。

常用尺寸：

玻璃鋼電纜支架檢驗報告

組合式電纜支架組成部分
　　組合式電纜支架是由托臂、立柱和連接螺栓組成。立柱為槽型材料，可根據需要任意截取長度，調節層高，自由裝配；托臂有十種規格供選擇，滿足不同長度和荷載要求。
　　托臂裝配連接螺栓規格為M8*65，立柱固定膨脹螺栓為M12。
組合式玻璃鋼電纜支架的優勢
　　安裝方便、比重小、機械強度高、耐腐蝕、安裝快捷、使用壽命長；在電纜溝內設計使用壽命為50年，地面為25年。
安裝方式：
　　組合式玻璃鋼電纜支架由電纜支架、立柱和連接銷、固定帽組成，其立柱可根據需要任意截取長度，調節層高，自由裝配，滿足不同長度荷載要求
　　1、根據電纜溝、電纜渠道的凈寬及電纜型號大小選擇支架規格，如有特殊需要，可根據實際情況制定。
　　2、將固定立柱的膨脹螺栓(M12x100或120mm)按設計要求尺寸裝入溝臂內。
　　3、將立柱與固定在溝臂上螺栓按順序安裝并固定好，然后將支架嵌入立柱槽內，使支架上的孔眼對準立柱槽邊側眼位，用連接銷栓穿住，兩邊用塑料帽固定住。
　　4、安裝宜水平走向，如傾斜則需要采用其它措施固定電纜。
　　5、要求平衡、豎直，同側支架水平間距80厘米，雙側支架錯開安裝，保證支架均衡承載。
　　6、固定墻面須平整，保證立柱受力面積，避免扭曲，鋪設電纜時，宜采用自上而下鋪設，拖動電纜時宜水平拖動。
安裝圖紙：

安裝效果圖：
